變電站站用交流系統為變電站一次與二次設備進行電源供應，是保證變電站可靠供電不可或缺的環節，發生異常情況會直接影響到正在運行設備的正常使用。而站用交流系統絕緣故障將會給站內交流供電帶來重大的安全隱患，因此對站用交流系統剩余電流進行監測非常重要。
站用交流系統傳統的運行模式都是等到出現短路故障了才進行排查，非常不利于站內交流供電穩定性，如果能在站內交流系統絕緣故障還沒發展成為短路故障時將其排除，將大大提高其運行可靠性。

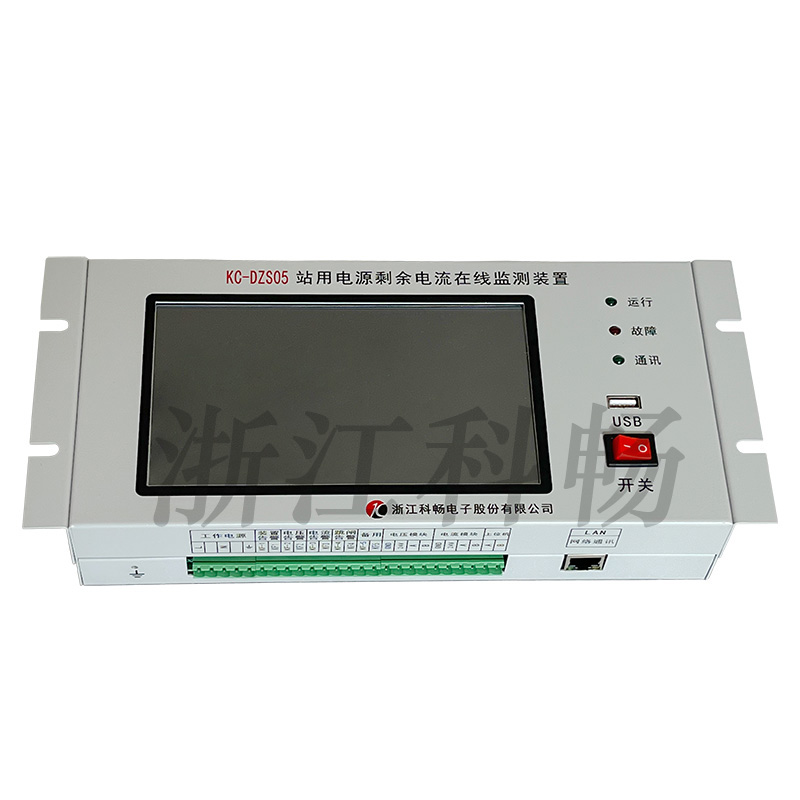

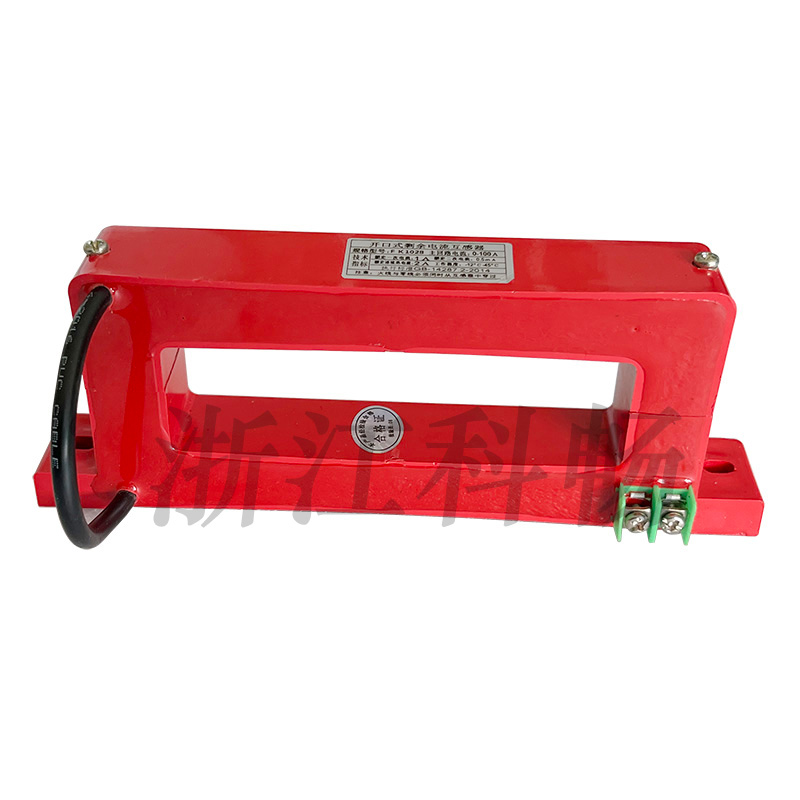

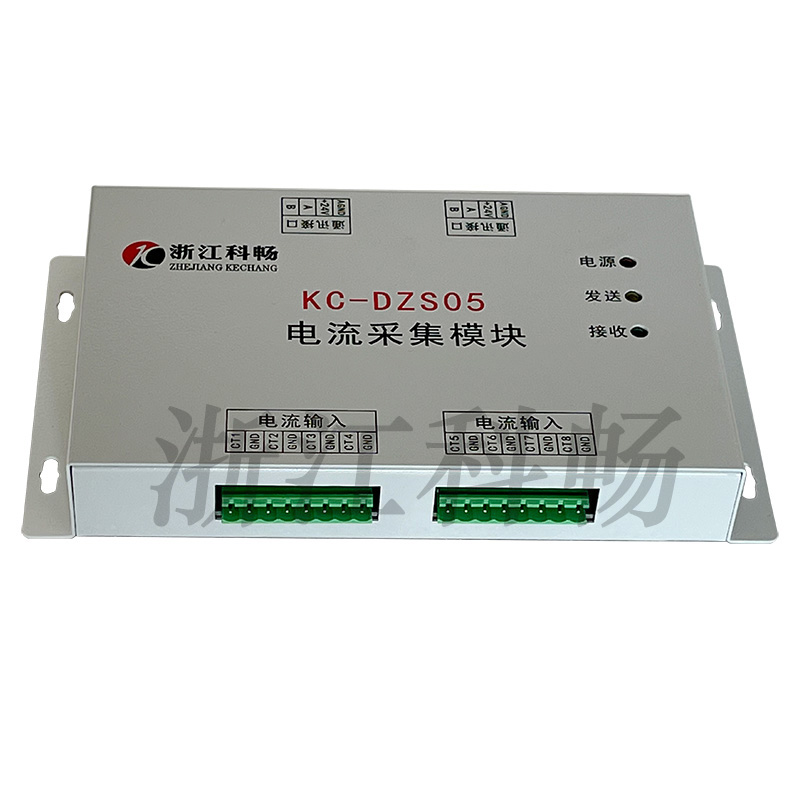

為此我們研發了一款變電站站用交流系統剩余電流監測系統，通過對站內各交流回路的實時剩余電流進行監測，從而判斷系統是否存在絕緣故障，該系統由監測主機、剩余電流采集模塊、交流電流互感器組成，該裝置可實時監測變電站內各交流饋線的剩余電流，可幫助運維人員快速定位出故障回路，大大縮短了交流絕緣故障的查找時間，保證了站內交流供電系統的可靠性。
該裝置不僅適用于單相交流回路的剩余電流監測，也適用于三相交流回路的剩余電流監測，對于三相交流回路相線和零線不在一起的回路，可通過系統回路配置來實現各種復雜的三相交流回路的剩余電流監測。
